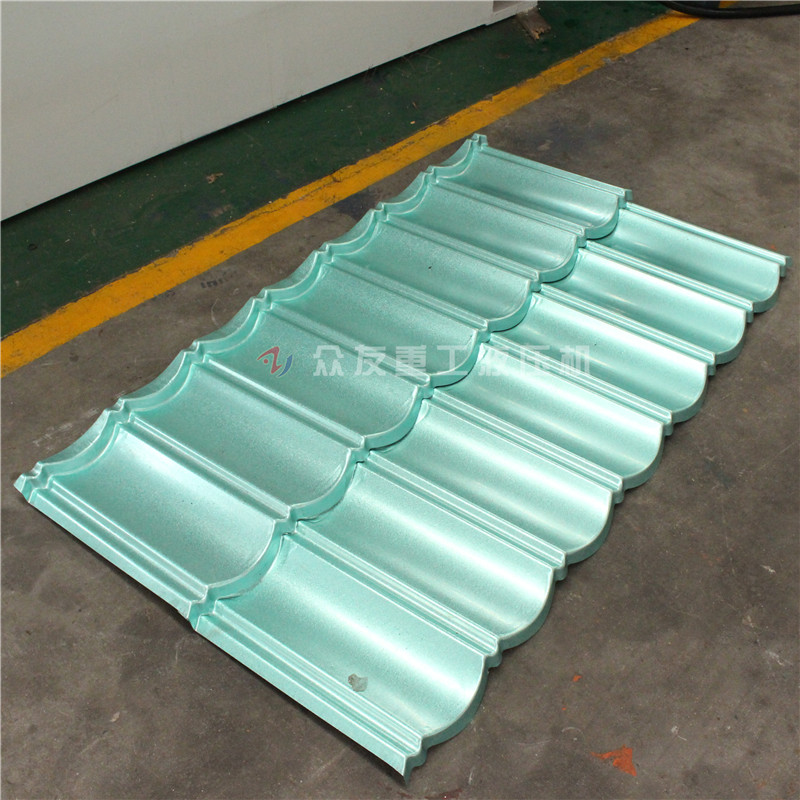

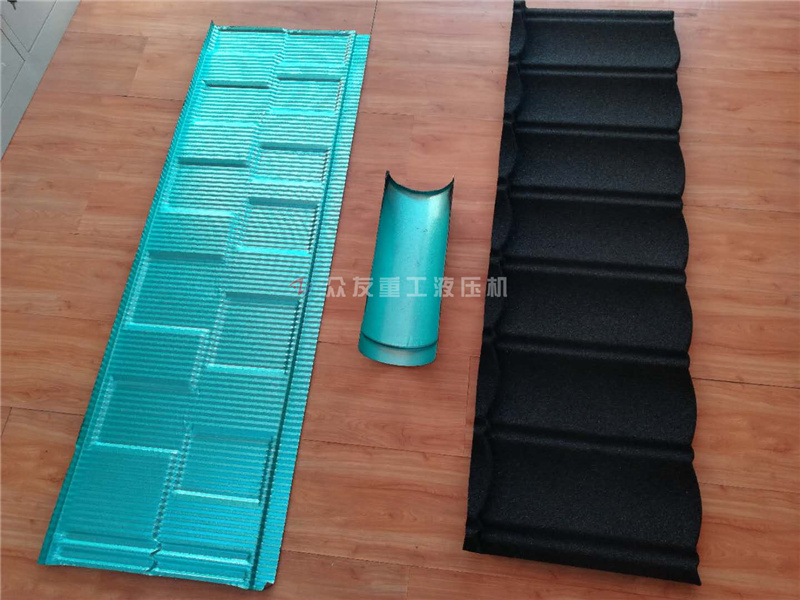

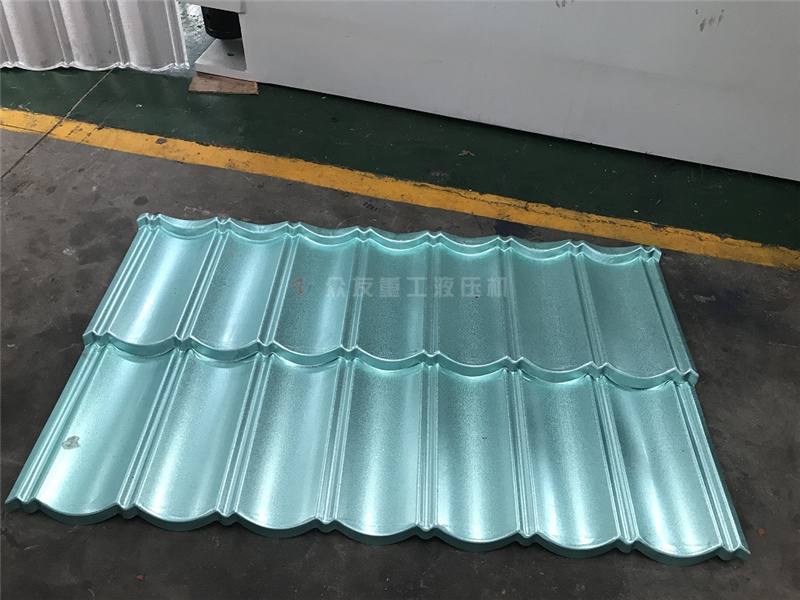

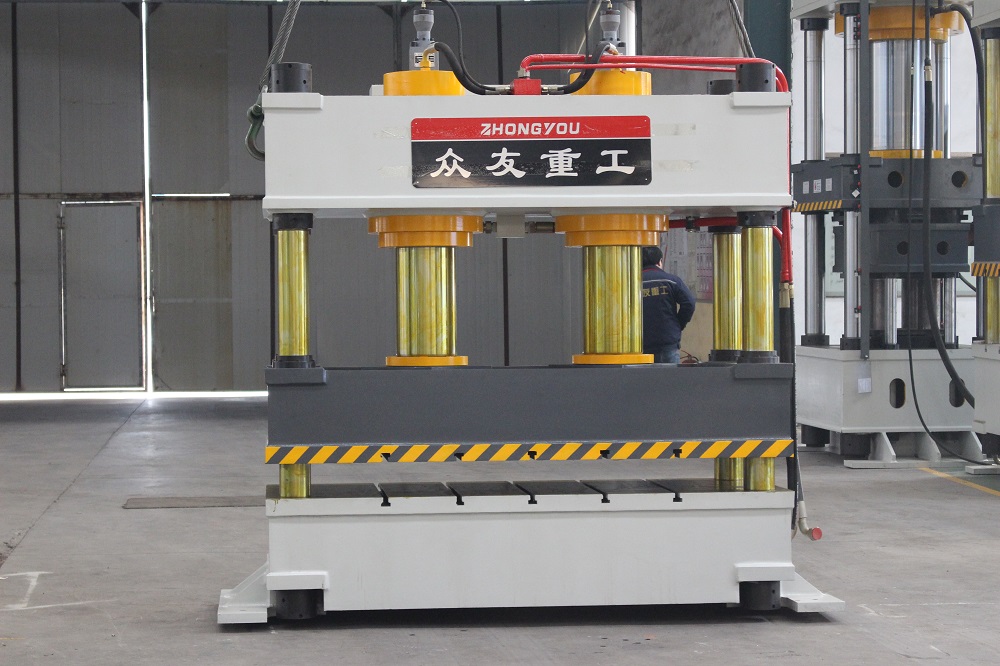

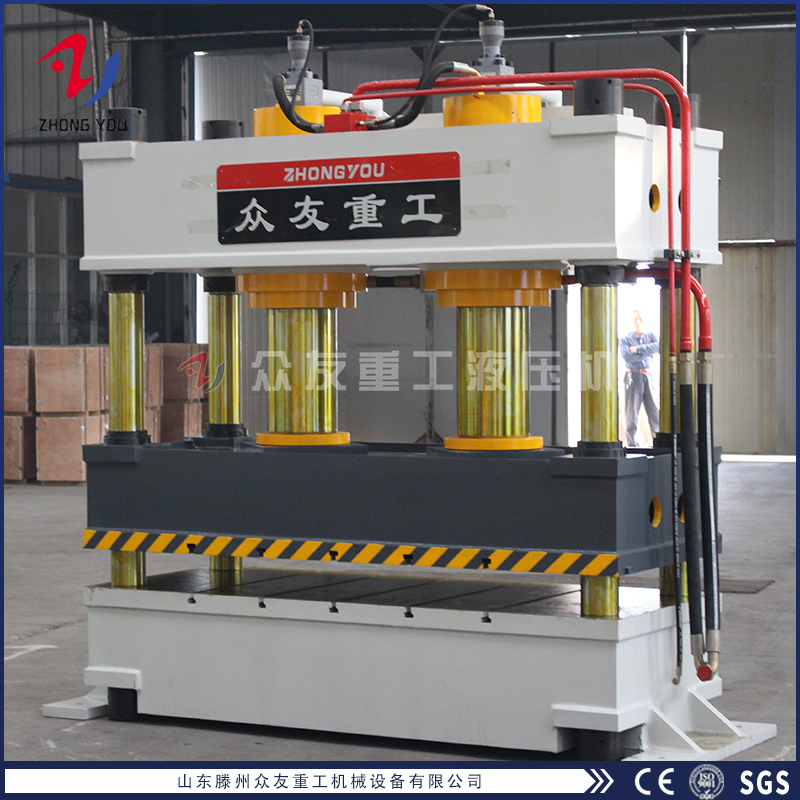

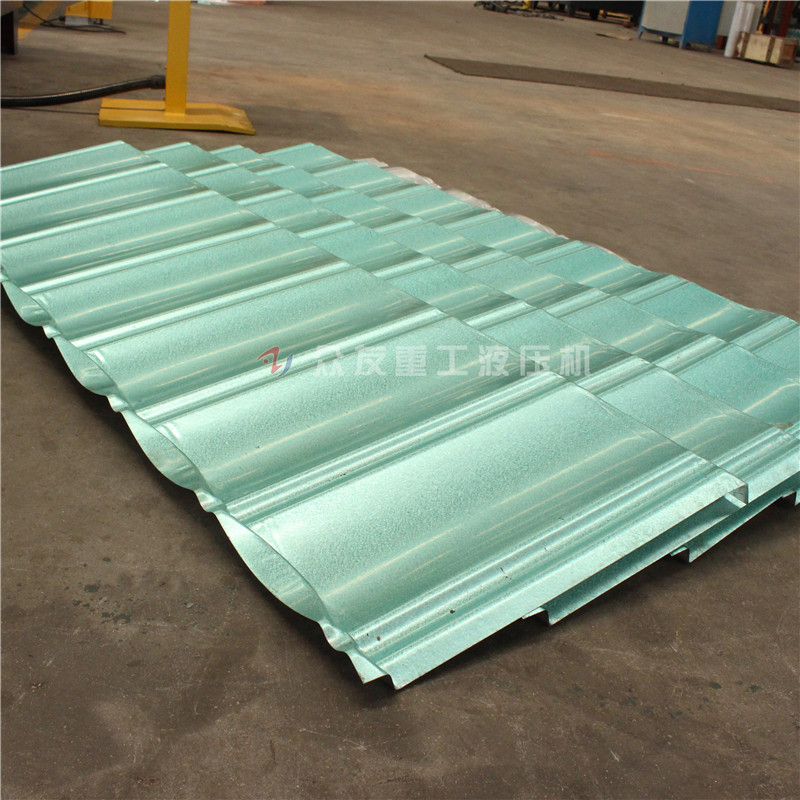

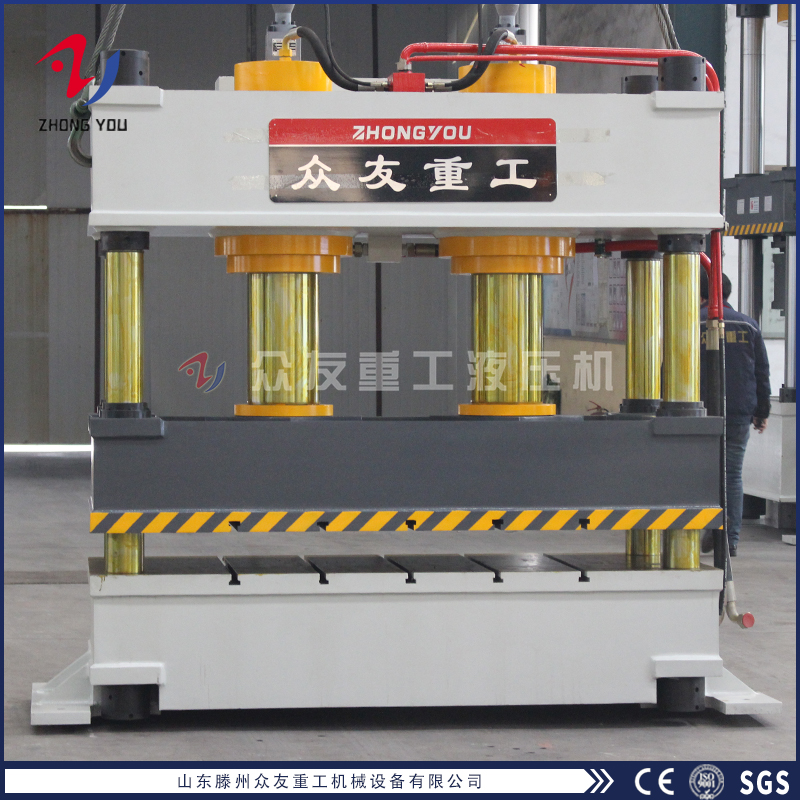

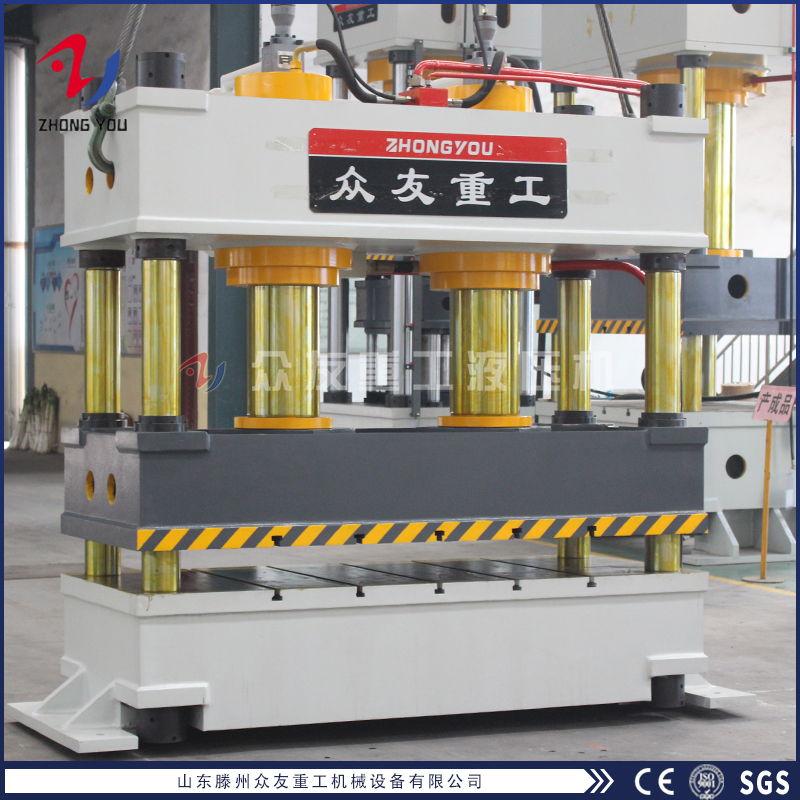

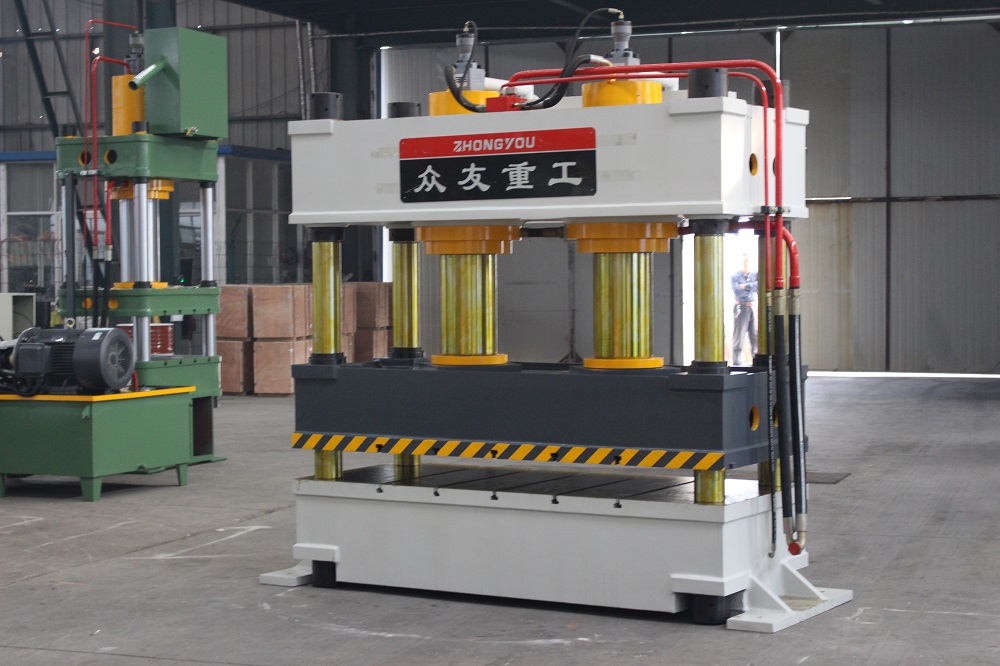

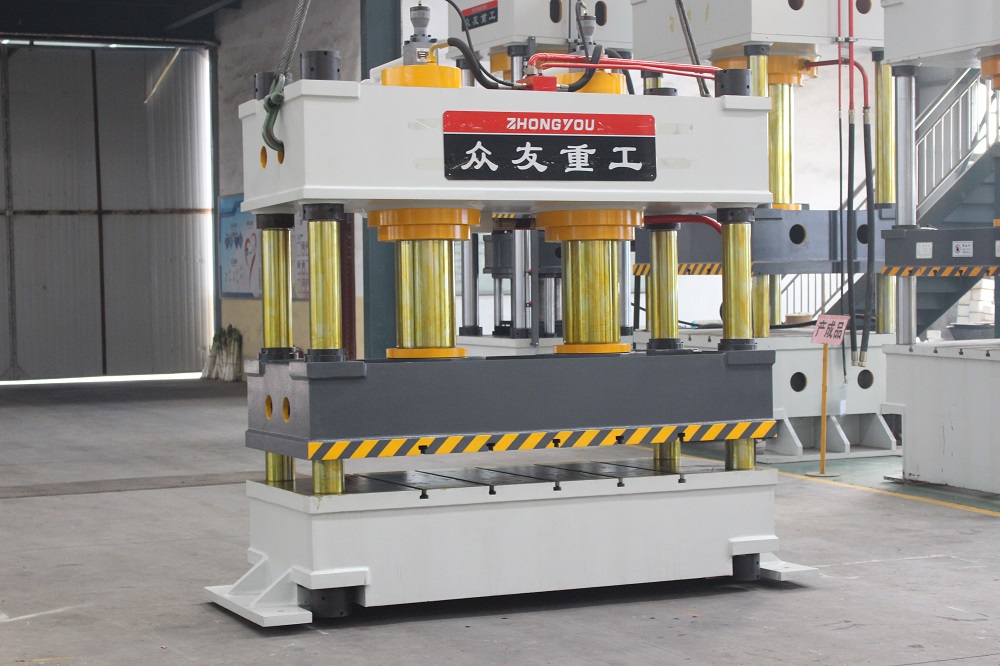

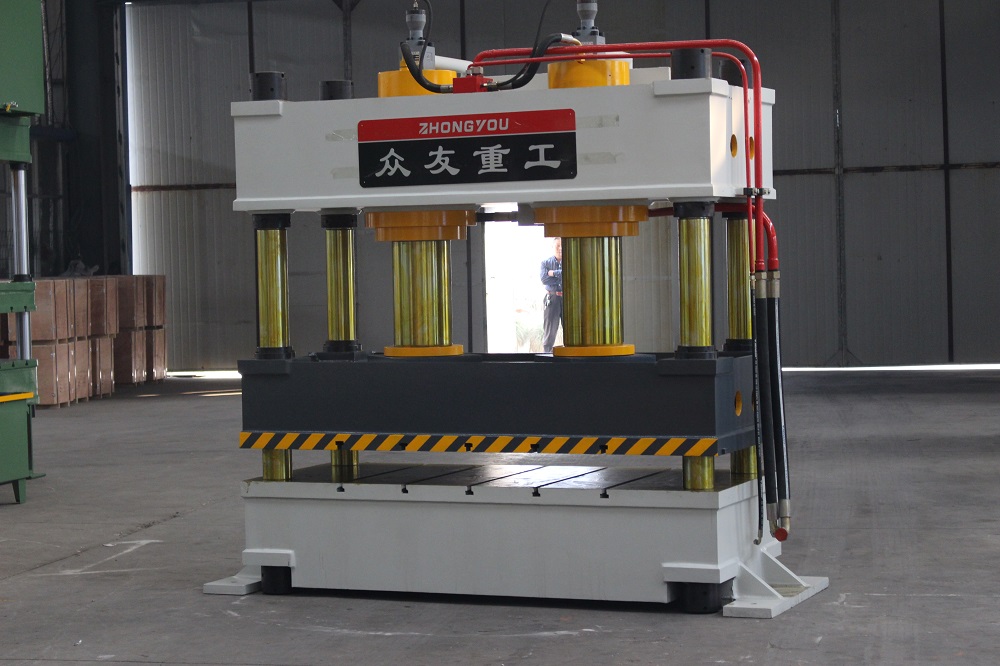

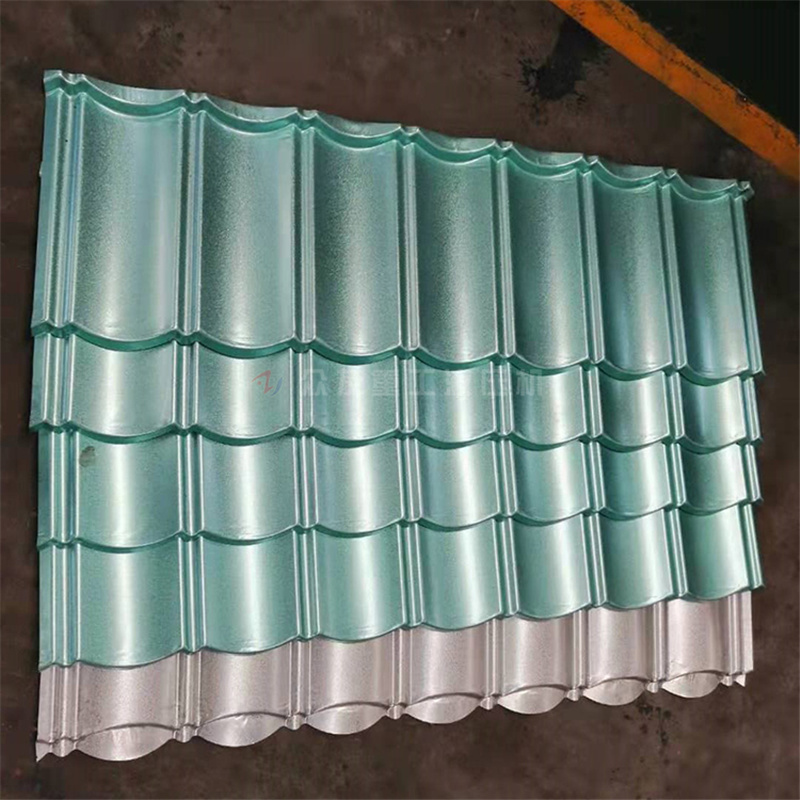

本機為一臺315噸雙缸金屬瓦成型液壓機屬于金屬拉伸液壓機的常見用途之一，從機身結構上看，稱為315噸三梁四柱液壓機，雙缸設計結構。我廠可根據客價格工件需求設計為單缸或者雙缸，多缸結構。 機器主要由主機、液壓系統、控制機構三大部分組成。主機包括機身、油缸、油箱等。液壓系統包括電機、油泵、閥塊、閥件、管路等。控制機構包括限程裝置、管路及電氣控制箱等
315噸雙缸金屬瓦成型液壓機工作方式
1.點動：按相應按鈕即產生相應動作，松開則動作停止
2.手動：按相應按鈕則產生相應動作直至極限位置
3.半自動：(1)定壓控制:滑動梁快速下降→慢速下降→加壓至電接點壓力表DJ上限后保壓延時→卸壓→回程(然后停止)

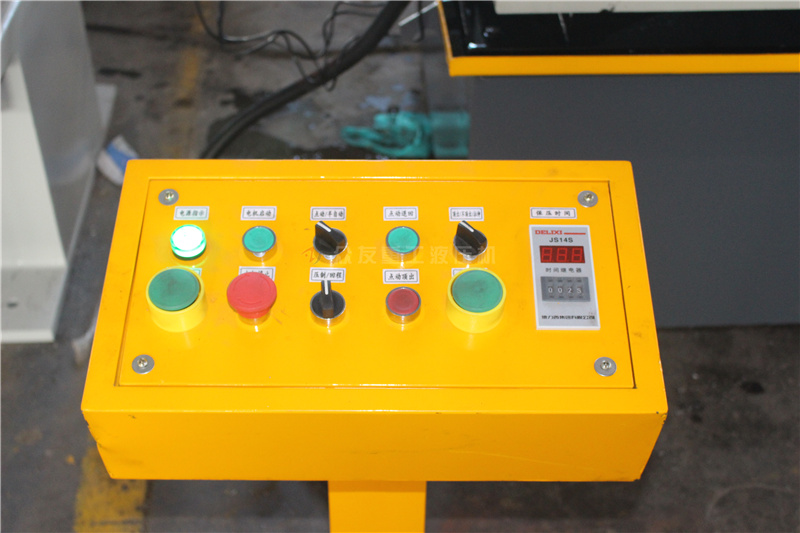

(2)315噸雙缸金屬瓦成型液壓機定程控制：滑動梁快速下降→慢速下降→加壓當滑動梁碰到接近開關XK時發訊開始保壓延時→卸壓→回程(然后停止)液壓機的特點：三梁四柱結構，經濟實用，液壓控制采用插裝閥集成系統，減少泄露點，動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝，具備保壓延時功能，工作壓力行程可在規定的范圍內調節，采用按鈕集中控制，可實現手動、半自動、自動三種操作方式
| YQ32系列三梁四柱液壓機 | |||||||
| 項目 | 100T-A | 100T-B | 160T | 200T-A | 200T-A | 315T-A | 315T-B |
| 液體壓力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑塊有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 開口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作臺有效面積 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 壓制速度mm/s | 5-10 | 5-15 | 5-10 | 5-10 | 5-10 | 8-15 | 8-15 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| 電機功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 頂出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 頂出行程mm | 200 | 200 | 200 | 220 | 220 | 300 | 300 |
| YQ32系列三梁四柱液壓機 | |||||||
| 項目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液體壓力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑塊有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大開口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作臺有效面積 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 120 | 150 | 150 | 160 | 160 | 160 | 180 |
| 壓制速度mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 |
| 回程速度mm/s | 90 | 120 | 120 | 120 | 140 | 140 | 140 |
| 電機功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 頂出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 頂出行程mm | 300 | 300 | 350 | 350 | 350 | 350 | 350 |
1、315噸雙缸金屬瓦成型液壓機具有快速成型、節能、環保等主要特點
2、采用四柱導向結構，導向精度高，抗側向力強，適用于壓制精度要求高、不對稱產品
3、計算機優化結構設計，三梁四柱式結構，簡單、經濟、實用
4、315噸雙缸金屬瓦成型液壓機采用鍛鋼精加工、加厚處理，具有剛性好，抗變形力強特點
5、活動工作臺由上向下運動，提高了產品加工精度及操作安全
6、315噸雙缸金屬瓦成型液壓機具有快速工進，慢速靠模功能，提高生產效率與模具使用壽命
1.關于質量，你們?nèi)绾慰刂瀑|(zhì)量呢?
滕州眾友重工機械設備有限公司有16年的液壓機生產經驗。整機檢測合格后準予出廠
2.關于交貨貨期
通常是3-60天。根據您的需求，量身定制液壓機設計方案
3.是否提供技術支持?
眾友重工液壓機，72小時內免費提供設計方案
4.你們的產品有資質認證嗎？
我們的產品我公司已通過國內ISO質量管理體系認證、歐盟CE認證、SGS等多項認證，擁有多項產品創新 專利及榮譽證書
5.滕州眾友重工的優勢
我們擁有自主廠房，自主品牌，16年的生產經驗，完善的售前售后服務，工人生產經驗豐富，原料源于 大品牌，產品質量有保障，價格優惠
6.滕州眾友液壓機廠家地址
山東省滕州市經濟開發區興業北路219號
※ 本網站的圖片、價格僅供參考，具體以實物為準。歡迎來電來函咨詢
