用途特點
本系列機床可做軸類、軸承和其它類似另件的校正工藝。也可作軸、套類另件的壓裝和簡單板形元件的拉伸,成型、落料等工藝
本系列機床采用手腳聯動操縱,操作簡單,能耗小,噪聲低。可根據用戶要求生產該系列各種噸位的變型機床
注: 工作壓力、有效行程、工作高度、運行速度可根據用戶要求定制

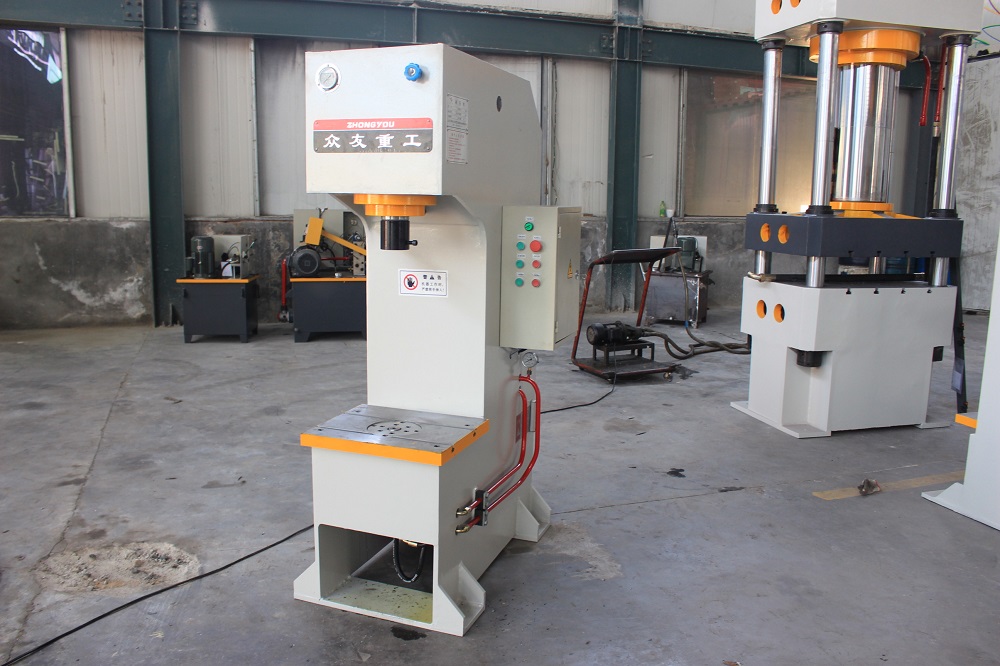

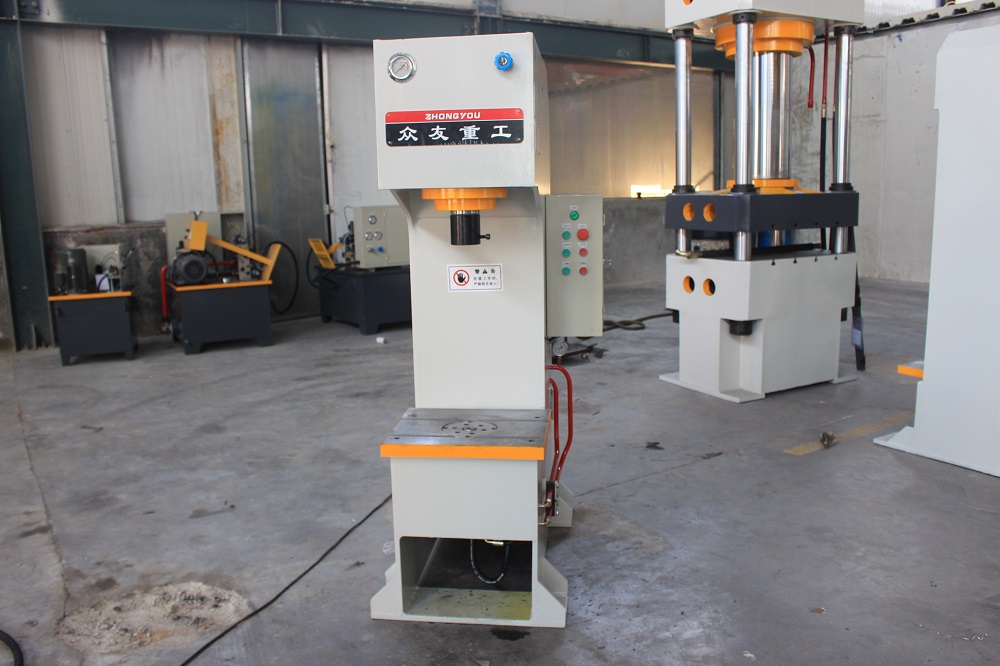

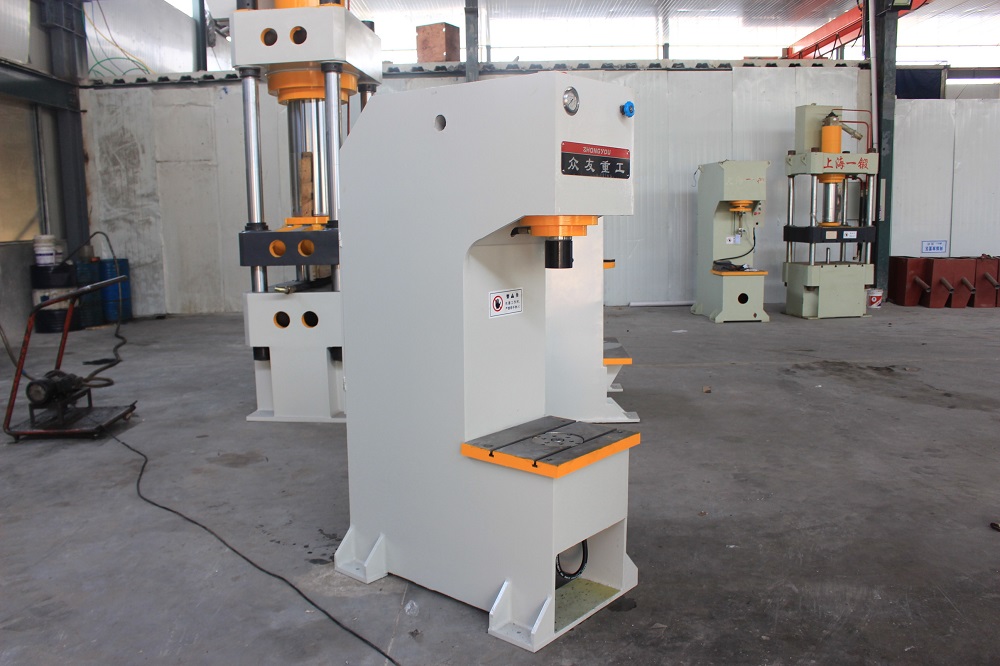

機器詳情
40噸單臂液壓機所用的工作介質的作用不僅是傳遞壓強,而且保證機器工作部件工作靈敏、可靠、壽命長和泄漏少。40噸單柱液壓機對工作介質的基本要求是:①有適宜的流動性和低的可壓縮性,以提高傳動的效率;②能防銹蝕;③有好的潤滑性能;④易于密封;⑤性能穩定,長期工作而不變質。本系列液壓機全部采用鋼板焊接結構,機器強度高,精度穩定并有長期的保持性,該機裝有液壓過載保護裝置,利用三面空間,可拓寬工作范圍,也可根據用戶要求定做生產
參數名稱 | 單位 | YQ41-20 | YQ41-40 | YQ41-63 | YQ41-100 | YQ41-160 | YQ41-200 | YQ41-250 | YQ41-315 | YQ41-500 |
---|---|---|---|---|---|---|---|---|---|---|
公稱力 | KN | 200 | 400 | 630 | 1000 | 1600 | 2000 | 2500 | 3150 | 5000 |
有效行程 | mm | 260 | 260 | 280 | 320 | 360 | 400 | 400 | 500 | 500 |
開口高度 | mm | 600 | 600 | 700 | 700 | 800 | 1000 | 1000 | 1200 | 1200 |
喉身 | mm | 200 | 220 | 240 | 280 | 320 | 360 | 420 | 500 | 600 |
下行速度 | mm/s | 16 | 19 | 13 | 10 | 13 | 15 | 15 | 50 | 50 |
回程速度 | mm/s | 19 | 25 | 17 | 13 | 20 | 20 | 20 | 60 | 55 |
工作臺左右 | mm | 500 | 500 | 600 | 700 | 700 | 800 | 900 | 1050 | 1200 |
工作臺前后 | mm | 400 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1050 |
落料孔直徑 | mm | 80 | 100 | 120 | 200 | 200 | 220 | 220 | 240 | 240 |
