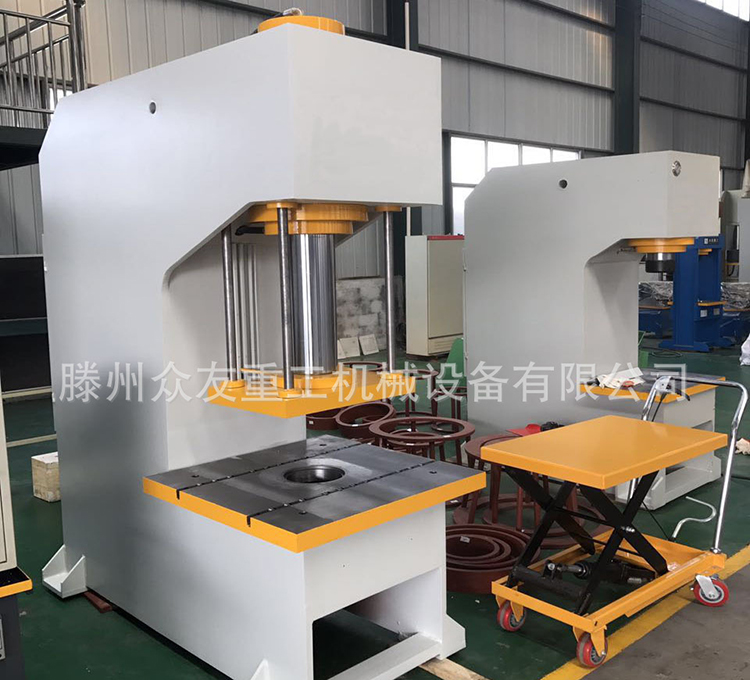

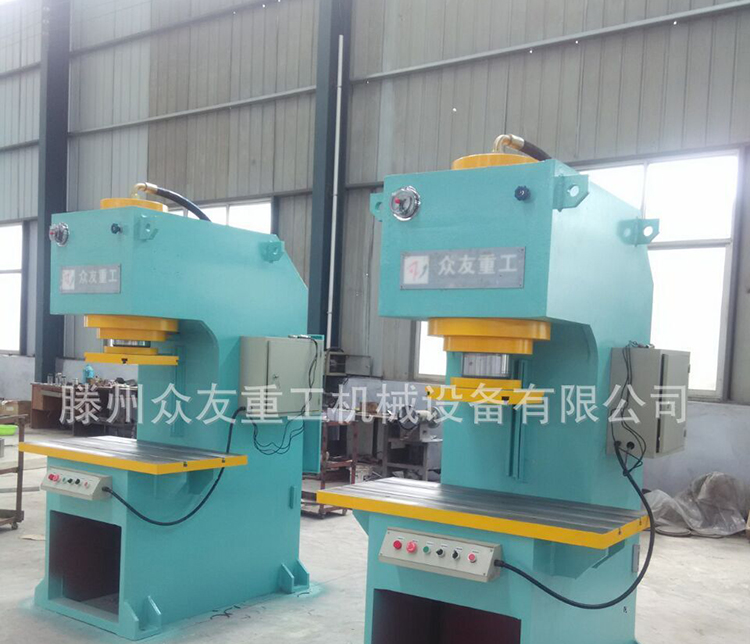

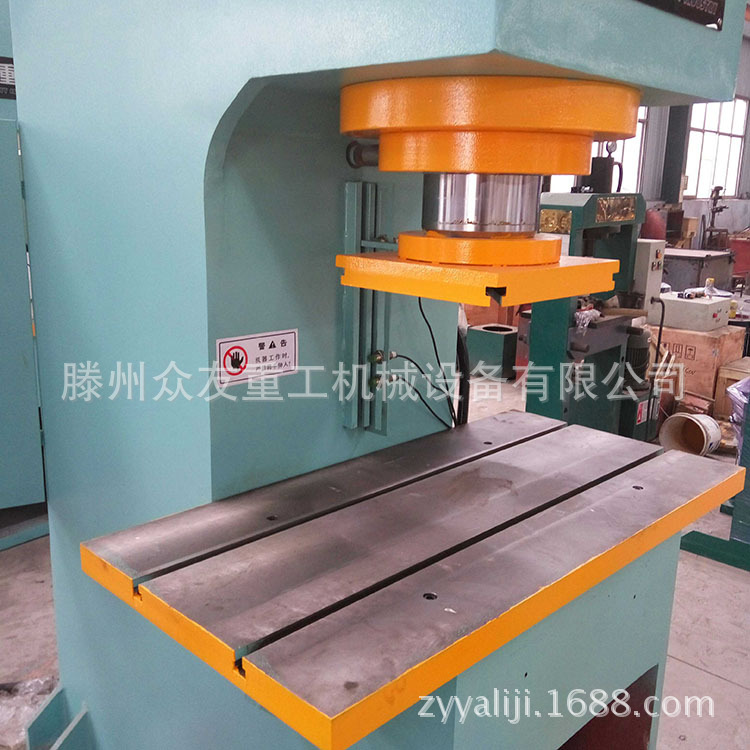

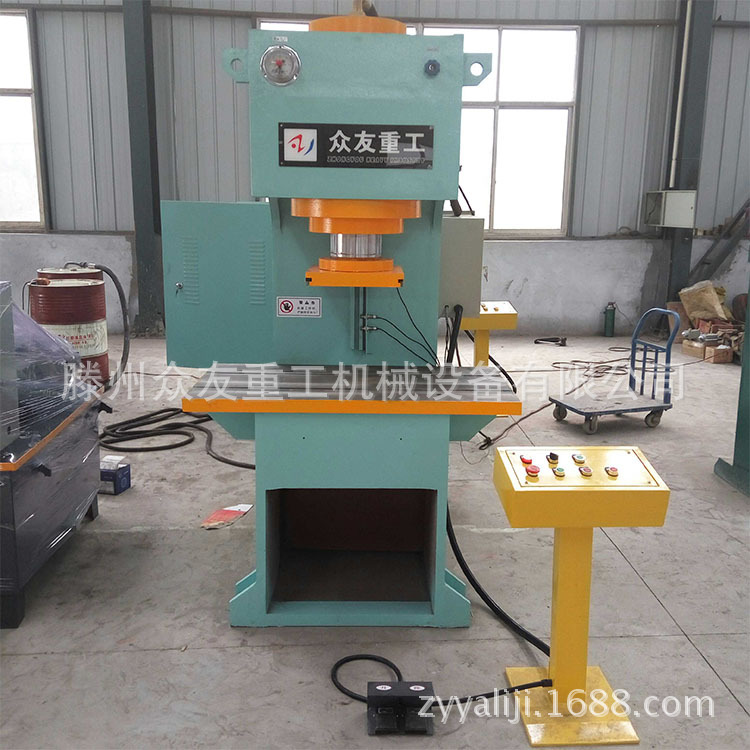

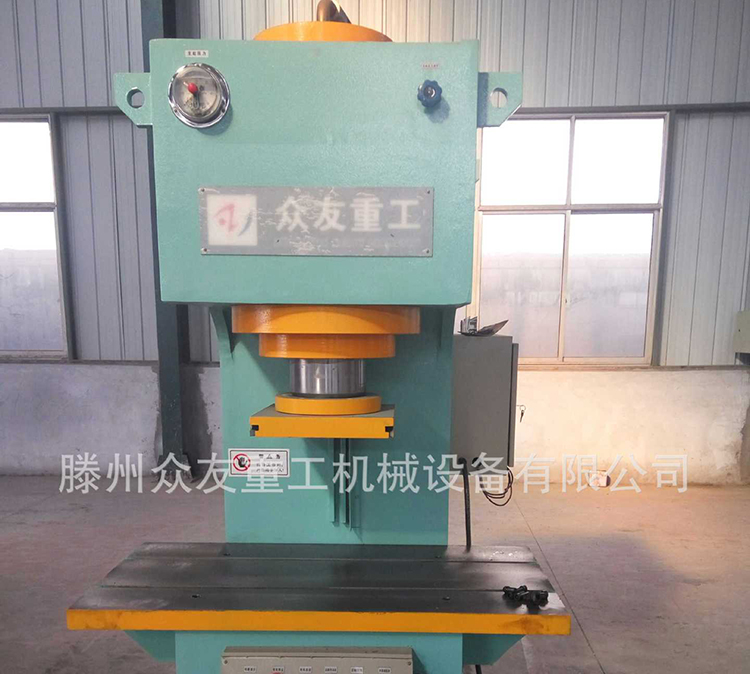

本單臂液壓機，機身為C型單臂式結構，采用全鋼板焊接，焊接后通過回火時效處理，確保機身永不變形。液壓系統位于機身內，外型美觀，操作方便。
現將個部分結構和作用分述如下：
機身
機身為C型單臂式結構，采用埋弧焊焊接，焊接后通過振動處理，以保證機身的不變形程度。液壓系統位于機身內，
機器的油缸采用鍛造經處理后加工，延長機器的使用壽命。
液壓機主缸
機器的油缸為45#鋼，采用鍛造經處理后加工，延長機器的使用壽命。
液壓系統
采用大流量插裝閥，在泵的進油口設吸油濾器，以防雜質進入液壓系統，以確保油路的正常運行；系統中有油溫油位顯示、空氣濾清等裝置；油箱為鋼板焊接結構，底部備有放油和排污的螺塞；插入式液壓專用電機，降低車間噪音。
電器系統
機器設有獨立的電氣控制箱，集中控制整個機器的運轉。設備配有光電保護裝置和急停按鈕，確保作業時人員和設備的安全。
操作系統
采用PLC編程系統實現自動和半自動兩種操作方式自由切換，方便設備維護；可任意調節設備運轉速度和主缸壓力；滿足生產時定程、定壓的工藝要求。
