機器詳情

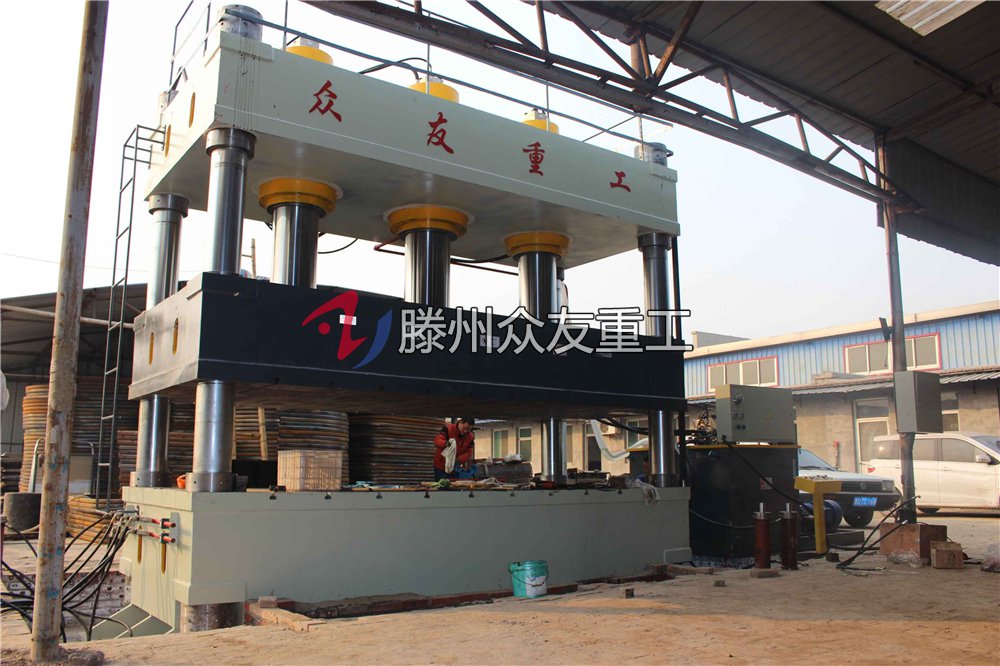

1000噸液壓機是山東滕州眾友重工機械設備有限公司自主研發生產設計的,是四柱液壓機的常見類型之一,設備由主機及控制機構兩大部分組成,通過管路及電氣裝置聯系起來構成整體。主機部分包括機身、主缸、限程裝置等??刂茩C(jī)構包括液壓泵站(動力系統)、電器箱、移動操縱臺等組成。廣泛適用于緊固件廠、汽車維修、五金行業、車件公司、礦業、電子元件、表帶?、首飾、燈飾、照明、手機外殼、泵業、電器設備等行業,除此以外,我公司還設計生產有粉末成型液壓機
、框式液壓機、金屬拉伸液壓機等??梢愿鶕?jù)用戶參數需求進行設計生產,能夠確保大臺面承壓均勻。低噪音,節能環保,可降低用電量延長液壓機的使用壽命,減少生產成本。采購了解更多該設備信息,請致電咨詢

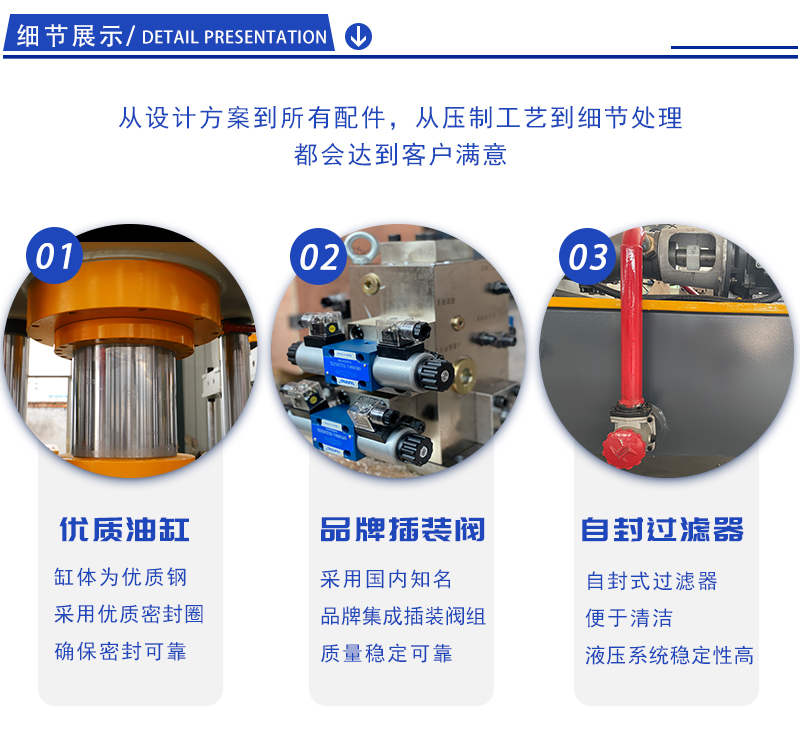

液壓機主缸
液壓機機器的油缸為45#鋼,采用鍛造經處理后加工,延長機器的使用壽命。
液壓系統
采用大流量插裝閥,在泵的進油口設吸油濾器,以防雜質進入液壓系統,以確保油路的正常運行;系統中有油溫油位顯示、空氣濾清等裝置;油箱為鋼板焊接結構,底部備有放油和排污的螺塞;插入式液壓專用電機,降低車間噪音。
電器系統
機器設有獨立的電氣控制箱,集中控制整個機器的運轉。設備配有光電保護裝置和急停按鈕,確保作業時人員和設備的安全。
操作系統
采用PLC編程系統實現自動和半自動兩種操作方式自由切換,方便設備維護;可任意調節設備運轉速度和主缸壓力;滿足生產時定程、定壓的工藝要求。
使用領域
液壓機適用于各種可塑性材料的壓制工藝,如沖壓、彎曲、翻邊、薄板件的拉伸、成型、沖裁、彎曲、等等。也可從事于校正、壓裝、砂輪成型、塑料制品及粉末制品的壓制成型。
1、汽車零部件;車身覆蓋件、制動片、油箱、底盤、橋殼、保險杠。
2、家用電器:洗衣機、電飯鍋、電視機、冰箱、空調等零件。
3、廚房用具:洗滌槽、壺具、其它各種容器。
產品的工作方式
1.點動:按相應按鈕即產生相應動作,松開則動作停止
2.手動:按相應按鈕則產生相應動作直至極限位置
3.半自動:(1)定壓控制滑動梁快速下降→慢速下降→加壓至電接點壓力表DJ上限后保壓延時→卸壓→回程(然后停止)
(2)定程控制:滑動梁快速下降→慢速下降→加壓當滑動梁碰到接近開關XK時發訊開始保壓延時→卸壓→回程(然后停止)液壓機的特點:三梁四柱結構,經濟實用,液壓控制采用插裝閥集成系統,減少泄露點,動作可靠,使用壽命長,可實現定壓和定程兩種成形工藝,具備保壓延時功能,工作壓力行程可在規定的范圍內調節,采用按鈕集中控制,可實現手動、半自動、自動三種操作方式。
可選擇配附件或功能
移動工作臺
沖載緩沖裝置
光電保護裝置
觸摸式工業顯示屏
液壓系統加熱、冷卻裝置
打料裝置
滑塊安全栓
PLC可編程控制器
機器參數
YQ32系列三梁四柱液壓機 | |||||||
項目 | 100T-A | 100T-B | 160T | 200T-A | 200T-A | 315T-A | 315T-B |
液體壓力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑塊有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
開口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
工作臺有效面積 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
壓制速度mm/s | 5-10 | 5-15 | 5-10 | 5-10 | 5-10 | 8-15 | 8-15 |
回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
電機功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
頂出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
頂出行程mm | 200 | 200 | 200 | 220 | 220 | 300 | 300 |
YQ32系列三梁四柱液壓機 | |||||||
項目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
液體壓力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑塊有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
最大開口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
工作臺有效面積 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
空程下降速度mm/s | 120 | 150 | 150 | 160 | 160 | 160 | 180 |
壓制速度mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 |
回程速度mm/s | 90 | 120 | 120 | 120 | 140 | 140 | 140 |
電機功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
頂出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
頂出行程mm | 300 | 300 | 350 | 350 | 350 | 350 | 350 |
