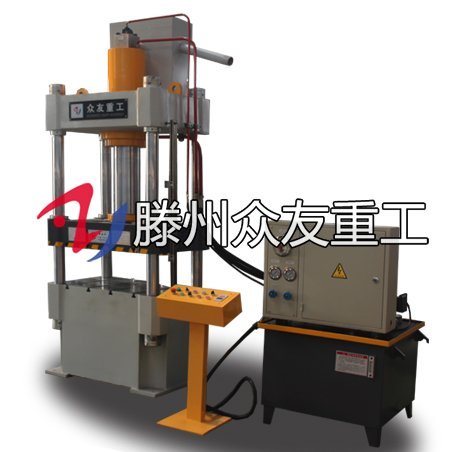

100噸四柱液壓機是山東滕州眾友重工機械設備有限公司自主研發生產設計的,設備由主機及控制機構兩大部分組成,通過管路及電氣裝置聯系起來構成整體。主機部分包括機身、主缸、限程裝置等??刂茩C(jī)構包括液壓泵站(動力系統)、電器箱、移動操縱臺等組成,四柱液壓機廣泛適用于緊固件廠、汽車維修、五金行業、車件公司、礦業、電子元件、表帶 、首飾、燈飾、照明、手機外殼、泵業、電器設備等行業,服務過北京、河北、江蘇、江西、山東、河南、湖北、山西等個地區與行業
1、四柱式結構,機架與活動工作臺導向精度高,剛性好,抗側向力強,特別適用于壓制不對稱的產品;結構緊湊、性價比高 經濟適用。
2、液壓控制采用插裝閥集成系統,沖擊小、動作可靠,泄露點少。
3、油缸采用整體鍛打并經精密研磨,新型油缸密封元件,在高壓狀態下使用可靠性強,壽命長。
4、拉伸、壓邊滑塊可連成一體,實現單動工藝動作。導軌自動潤滑裝置。有利提高工作效率和操作安全。
5、四柱采用高強度合金鋼制作,表面鍍硬鉻,耐磨性好;
6、機電一體化安全裝置。如:油缸下腔支撐回路、油缸上下腔互鎖回路等,安全性優越。
7、電氣系統可采用P L C控制。
8、可實現定壓、定程兩種成型工藝,具備保壓延時功能,延時時間可調。
9、工作壓力、行程可在規定范圍內按工藝要求調節,采用按鈕集中控制,可實現手動、半自動、自動三種操作方式。
※ 我公司可根據用戶要求生產5-6000噸位的變型機床
YQ32系列三梁四柱液壓機 | |||||||
項目 | 100T-A | 100T-B | 160T | 200T-A | 200T-A | 315T-A | 315T-B |
液體壓力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑塊有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
開口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
工作臺有效面積 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
壓制速度mm/s | 5-10 | 5-15 | 5-10 | 5-10 | 5-10 | 8-15 | 8-15 |
回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
電機功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
頂出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
頂出行程mm | 200 | 200 | 200 | 220 | 220 | 300 | 300 |
YQ32系列三梁四柱液壓機 | |||||||
項目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
液體壓力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑塊有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
最大開口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
工作臺有效面積 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
空程下降速度mm/s | 120 | 150 | 150 | 160 | 160 | 160 | 180 |
壓制速度mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 |
回程速度mm/s | 90 | 120 | 120 | 120 | 140 | 140 | 140 |
電機功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
頂出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
頂出行程mm | 300 | 300 | 350 | 350 | 350 | 350 | 350 |
液壓機機身
液壓機以鍍鋅板為基板,工作臺、滑塊為整體45#鑄鋼,鍍鋅板為基板,采用優質環保聚酯烤漆為面漆
液壓機主缸
機器的油缸為45#鋼,采用鍛造經處理后加工,延長機器的使用壽命
液壓系統
采用大流量插裝閥,在泵的進油口設吸油濾器,以防雜質進入液壓系統,以確保油路的正常運行;系統中有油溫油位顯示、空氣濾清等裝置;油箱為鋼板焊接結構,底部備有放油和排污的螺塞;插入式液壓專用電機,降低車間噪音
電器系統
機器設有獨立的電氣控制箱,集中控制整個機器的運轉。設備配有光電保護裝置和急停按鈕,確保作業時人員和設備的安全。
