其中單動拉伸采用單動拉伸液壓機配單動拉延模，單動拉延模的凸模固定在液壓機下工作臺面上，壓邊圈與凸模導向，凹模固定在壓機的上工作臺上，凹模與壓邊圈導向。

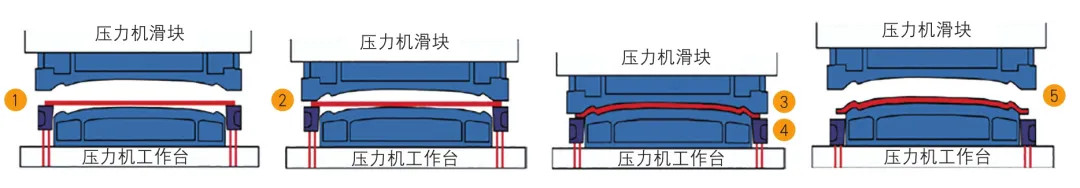

單動拉伸時的動作工藝：?jiǎn)蝿?dòng)拉伸液壓機提供液壓墊頂缸頂起壓邊圈到指定的高度，放上板料，定位，滑塊下行壓制，凹模行至壓邊圈高度，凹模與壓邊圈壓緊板料，凹模帶動壓邊圈與之一起下行，機床到達閉合高度，凹凸模墩死，拉伸成型完成，滑塊快速上行到位，液壓墊頂出成品零件，取件。

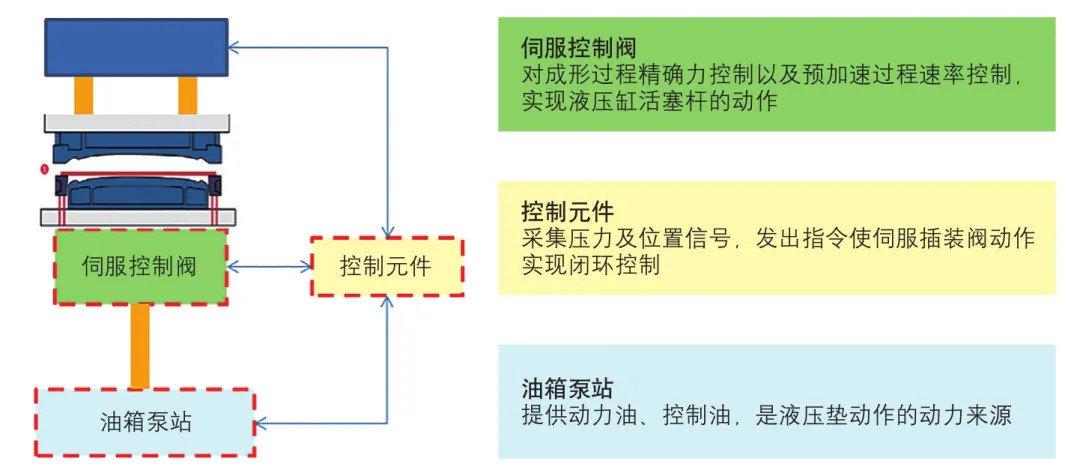

自動化沖壓線主要是把板料沖壓成汽車零件，包括線首單元、壓力機及搬運單元、線尾單元，其中：⑴線首單元主要完成清洗干凈的板料傳送到壓力機功能，分別經過板料上料、分張、拆垛、輸送、清洗、對中、上料工位。⑵壓力機及搬送單元主要對板料進行沖壓及板件傳送功能，分別經過拉延、沖孔、翻邊、切邊工位，而數控液壓墊主要應用于此單元的拉延工位。⑶線尾單元主要對沖壓完成的零件進行下料裝箱，分別經過下料、傳送、裝箱工位。

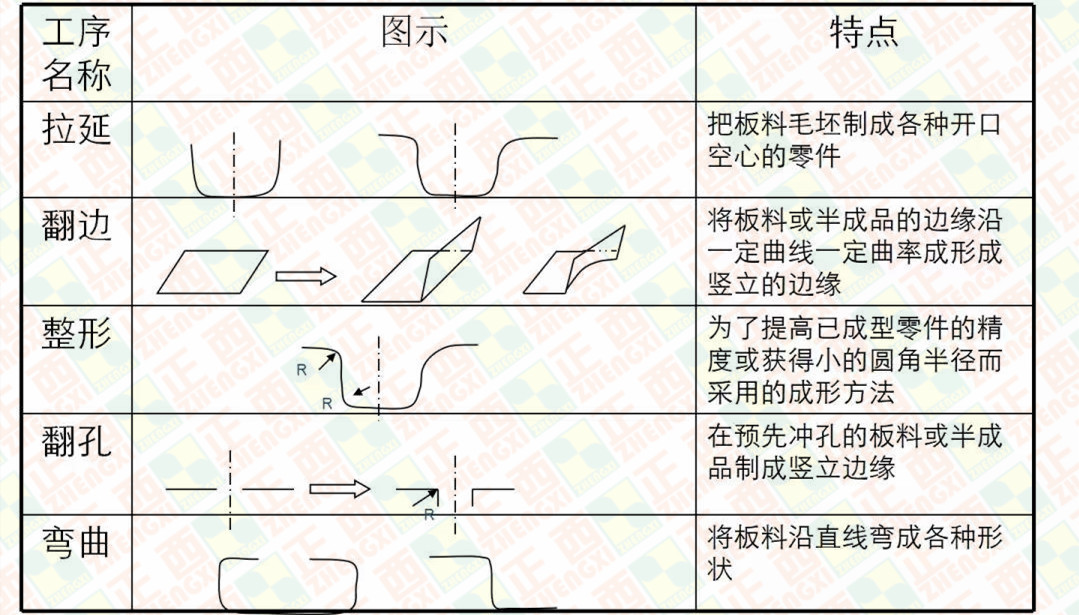

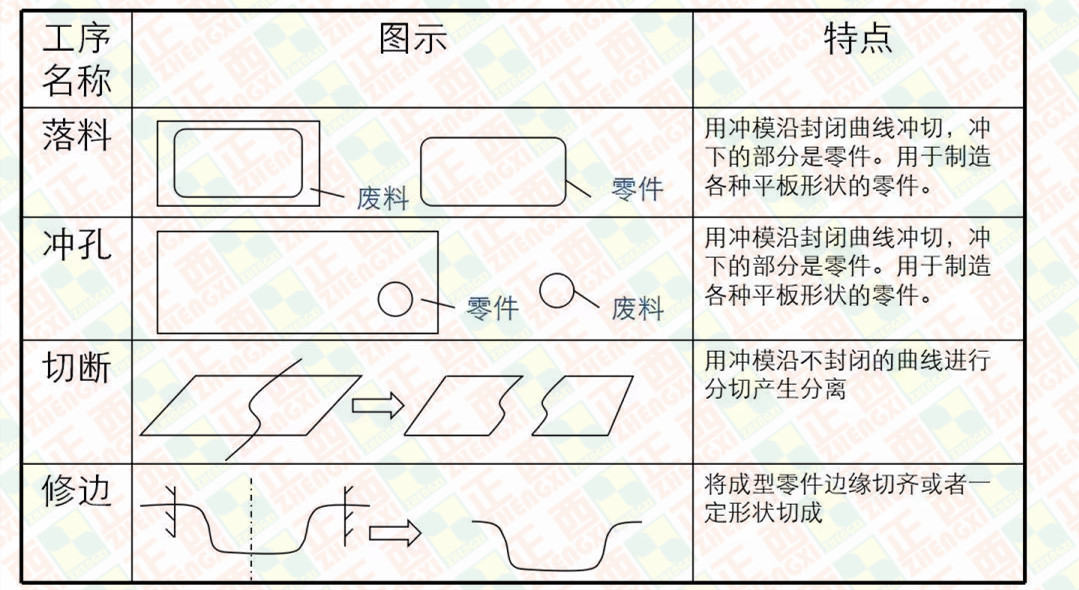

拉伸液壓機也可用于其他沖壓工藝，如以下其他沖壓工藝示圖
拉伸液壓機生產線中產品常見缺陷
在拉伸工藝中主要常見缺陷有變形、開裂、起皺、拉毛、波浪等，還有毛刺過大、沖孔帶料、塌陷、尺寸不符、表面劃傷、少孔、縮頸、疊料、鼓包、凹坑、麻點、翻遍不垂直、翻遍高度不一致、翻遍拉毛、翻邊裂等缺陷現象。
解決方案
多名技術人員通過每次解決問題后再進行軟件分析，從而我們從設備上得出結論進行改進。
|
拉伸件缺陷 |
原因分析 |
解決辦法 |
|
開裂/起鄒 |
1、壓邊力太大 |
1、減小液壓墊（壓邊滑塊）的壓力 |
|
2、凹模口或壓料筋槽的圓角半徑太小 |
2、加大有關的圓角半徑 |
|
|
3、壓料筋布置不當或間隙太小 |
3、調整壓料筋的數量、位置、和間隙 |
|
|
4、板料的光潔度不夠 |
4、增加潤滑油或其他方式減小摩擦力 |
|
|
5、潤滑不足 |
5、改善潤滑條件 |
|
|
6、坯料質量不符合要求 |
6、更換材料 |
|
|
7、坯料放偏 |
7、增加定位裝置 |
|
|
8、坯料尺寸太大 |
8、適當減小坯料尺寸 |
|
|
9、局部變形條件惡劣 |
9、增加工藝切口或工藝孔，或者改善形狀 |
中國有很多液壓機制造廠家，但是有一半以上根本不了解沖壓拉伸工藝，更是有部分廠家為了省成本生產出來的設備連導向都沒有，甚至有的連機身都未經過精加工。
