1、快速下行。電磁鐵通電,先導閥和上缸主換向閥左位介入系統,液控單向閥被打開,上液壓缸快速下行。這時,液壓系統中的液壓油液流量的情況如下:(1)進油路:液壓泵-順序閥-上缸換向閥-單向閥-上液壓缸上腔。(2)回油路:上液壓缸下腔-液控單向代-上缸換向代-下缸換向閥-油箱。上滑塊在自重作用下快速下降。因?yàn)橐簤罕玫牧髁枯^小,此時油箱中的油液經過液壓單向閥也流入上液壓缸上腔。
2、慢速加壓。上滑塊開始接觸工件后,上液壓缸上腔壓力升高,使液控單向閥關閉,加序曲速度使液壓泵流量來決定,液壓油液的流動情況與快速下行時相同。
4、快速返回。時間繼電器延時到一定的時間后,保壓結束,電磁鐵通電,先導閥右位接入系統,釋壓閥使上液太遠缸換向閥也以右位接入系統。這時,液控單向閥被打開,上液壓缸快速返回。

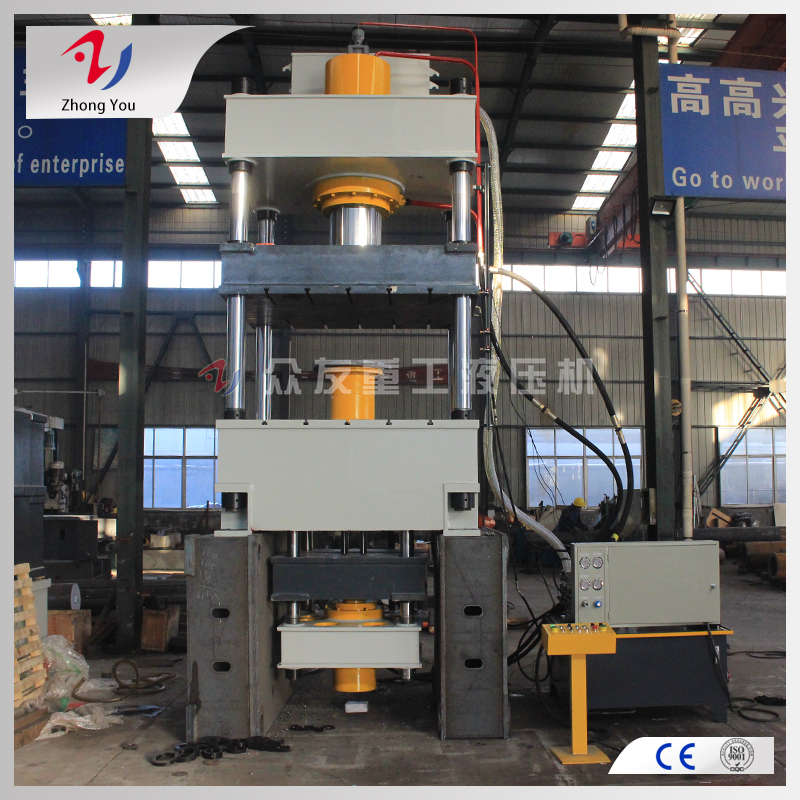

5、原位停止。當上滑塊上升到擋塊撞上原位行程開關時,電磁鐵斷電,先導閥和上液壓缸換向閥都處于中位。此時,上液壓缸停止不動。液壓泵在較低壓力卸荷。于是上液壓缸上腔的壓力便被倒除,釋壓閥的間芯向上移動,以其下次接入系統??刂朴吐分械膲毫τ洼?shù)缴弦簤焊讚Q向閥閥芯的右端,使該閥右位接入系統,以方便實現上滑塊的快速返回。三梁四柱液壓機上液壓缸換向間在由左位轉換到中位時,閥芯右端由油箱經單向閥補油。在自有位轉換到中位時,閥芯右端的液壓油經單向閥流回油箱。
