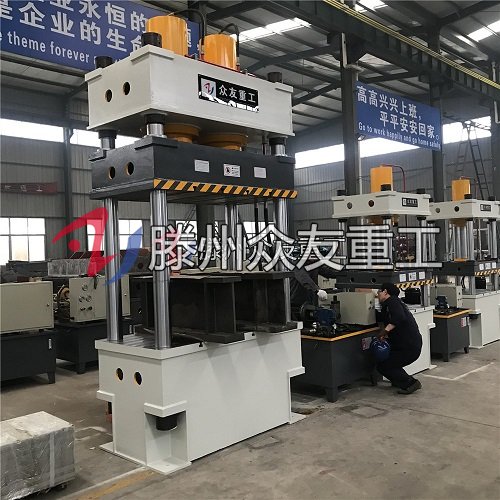

液壓機的液壓系統的基本原理非常簡單:通過不可壓縮的液體,將作用于一點的力傳遞到另點。通常使用某種油來作為液體介質。在這一過程中,力通常會增大。
假設在兩個充滿油的、用一根輸油管連接起來的汽缸里放入兩個適合的活塞,如果將其中一個活塞向下壓,壓力通過輸油管中的油會傳到第二個活塞。由于油的不可壓縮性,壓力傳導效率很高,幾乎所有的作用力都被傳導到第二個活塞上。連接兩個汽缸的管道可以是任何長度、任何形狀,只要它可以穿過兩個活塞中間的所有裝置行。管道可以分叉,這樣如有必要,主汽缸可以比輔汽缸有更大的驅動力。
液壓系統設計的精妙之處在于,對系統進行增壓(或減壓)的過程非常簡單。你只需改變一個活塞頭和一個汽缸的尺寸可以了。液體介質在系統中每個點上的壓力都相同。施加在較大活塞上的壓力作用面積較大,活塞受到的向上的推動力也較大。
為了弄清楚促進作用力增大的因素,讓我們先來看看活塞的尺寸。假設一個活塞直徑2厘米,第二個活塞直徑為6厘米?;钊拿娣e為πr2,則一個活塞的面積為3.14平方厘米,第二個活塞的面積為28.26平方厘米。第二個活塞的面積是一個活塞面積的9倍。
這是說,作用于一個活塞上的力會在第二個活塞上增大9倍。因此,如果對一個活塞施加100牛向下的作用力,第二個活塞會受到900牛向上的作用力。同理,如果想把第二個活塞提高1厘米,要把一個活塞向下壓9厘米。
不過它們大多使用液壓泵而非簡單的主汽缸活塞來驅動活塞。液壓泵與水泵非常類似,它是從液體箱中抽取液體,用高壓將其導入液壓系統。
為了能夠把活塞推進推出,必須使用套經過改良的系統,從而可以把液體引入汽缸中活塞頭的任意一端。
在這一系統中,只有很少的一些元件。液壓泵從液體箱中抽取液體并對其加壓。短管閥控制液體流動的路徑。如果把短管閥轉向右側,增壓液體(如橘色圖示)會流入汽缸右側。當活塞滑向左側,活塞會把未增壓液體(如黃色圖示)重新推回液體箱?;钊s回。當短管閥轉向左側,增壓液體進入汽缸的左側,推動右側的液體進入液體箱。活塞向汽缸外伸出。
多功能液壓機如反鏟裝載機使用了許多不同的短管閥來驅動液壓活塞。機器的控制裝置只需前后移動閥門,可以把活塞推進推出。
