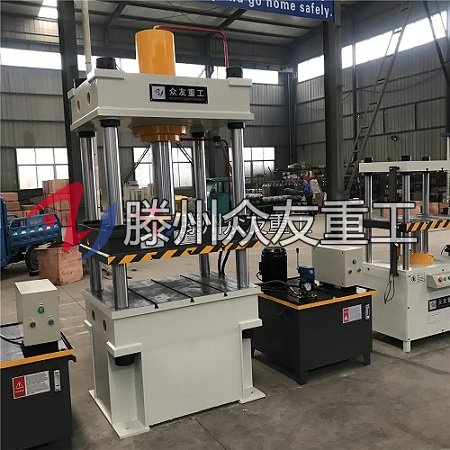

四柱液壓機的壓力控制回路是利用壓力控制閥來控制液壓系統和支路壓力,實現調壓、穩壓、增壓、減壓、卸荷等目的,以滿足執行元件對力或力矩的要求。
四柱液壓機的壓力控制回路可分為:調壓回路、減壓回路、增壓回路、卸荷回路、平衡回路、保壓回路、泄壓回路。
四柱液壓機調壓回路的作用:調定和限制液壓系統的高工作壓力,或者使執行機構在工作過程不同階段實現多級壓力變換。一般用溢流閥來實現這一功能。
調壓回路可分為:單級調壓回路、二級調壓回路、多級調壓回路和遠程調壓回路。
1、單級調壓回路
(1)節流閥可以調節進入液壓缸的流量,定量泵輸出的流量大于液壓缸的流量時,多余的油液便從溢流閥流回油箱。
(2)調節溢流閥便可調節泵的供油壓力,溢流閥的調定壓力必須大于液壓缸大工作壓力和油路上各種壓力損失總和。
2、二級調壓回路
(1)系統壓力值有兩種。
(2)當兩位兩通電磁換向閥斷電時,液壓泵的工作壓力由先導溢流閥1調定為高壓力;
(3)當兩位兩通電磁換向閥通電后,液壓泵工作壓力由遠程調壓閥(溢流閥)2調定為較低壓力。(其中,遠程調壓閥2的調整壓力必須小于溢流閥1的調整壓力。)
3、多級調壓回路
(1)當電磁換向閥斷電中位工作時,液壓泵的工作壓力由先導溢流閥1調定為高壓力;
(2)當電磁換向閥4右邊電磁鐵通電右位時,液壓泵工作壓力由遠程調壓閥2(溢流閥)調定為較低壓力。
(3)當電磁換向閥4左邊電磁鐵通電左位時,液壓泵工作壓力由遠程調壓閥3(溢流閥)調定為較低壓力。
(其中,遠程調壓閥2和3的調整壓力必須小于溢流閥1的調整壓力。)
4、遠程調壓回路
(1)從較遠距離的地方可以控制泵的工作壓力。下方的溢流閥安裝在遠處,稱為遙控溢流閥。上方的溢流閥為主溢流閥。
(2)當遙控溢流閥的設定壓力低于主溢流閥設定壓力時,回路壓力由遙控溢流閥的設定壓力來決定。
(3)遙控溢流閥的設定壓力必須小于主溢流閥設定壓力,否則會堵塞主溢流閥引壓口。
