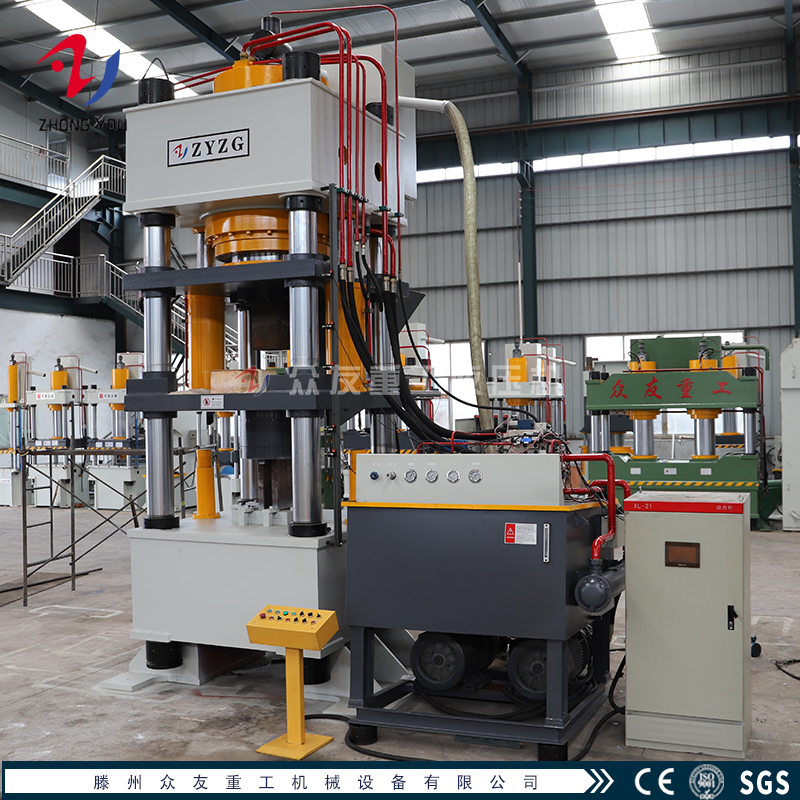

對于1000噸液壓機來說,滑塊一個重要部件,它連接油缸與模具,在油缸的帶動下實現上下往復運動,滑塊的加工與裝配精度直接影響到液壓機的性能,為了能讓客戶對我們廠家的設備放心,我們來介紹下四柱液壓機滑塊的加工與裝配要求,這也是我們?cè)O(shè)備賣得好的一個重要原因。
1、1000噸液壓機滑塊有鑄鋼件和焊合件兩種,對于鑄鋼件來說,上下平面應進行加工;對于焊合件來說,應保障上下平面不變形,應預留加工空間,對于不平整的地方應進行加工。
2、滑塊與油缸連接面與立柱應垂直,不垂直度誤差≤0.06/1000毫米。
3、滑塊下面其不平度應符合四柱液壓機有關規定,誤差應小于等于0.08/1000毫米,表面應平整光滑。
4、滑塊與導軌接觸面平度誤差≤0.03/500毫米,加工光滑度不低于這個標準,刮研加工,刮研點應均勻,用配合件或檢驗平板做涂色檢驗時,在面積的50-80%內平均計算。
5、 滑塊與油缸連接面應與滑塊下平面平行,誤差≤0.06/1000毫米。
6、滑塊導軌面與滑塊下平面垂直誤差≤0.02/300毫米。
7、滑塊與立柱的連接孔應與上下平面垂直,對角連接孔誤差不要大于1mm,連接孔應裝配加工好的銅套,內部并安裝防塵封。
8、滑塊上下面應與上橫梁下平面、底座上平面平行,誤差不得大于1mm。
以上幾點是1000噸四柱液壓機滑塊的加工與裝配要求,滑塊處于往復運動狀態下,加工與裝配精度直接影響到模具與立柱的使用壽命,按照以上操作,就可以很清楚將設備組裝起來。
