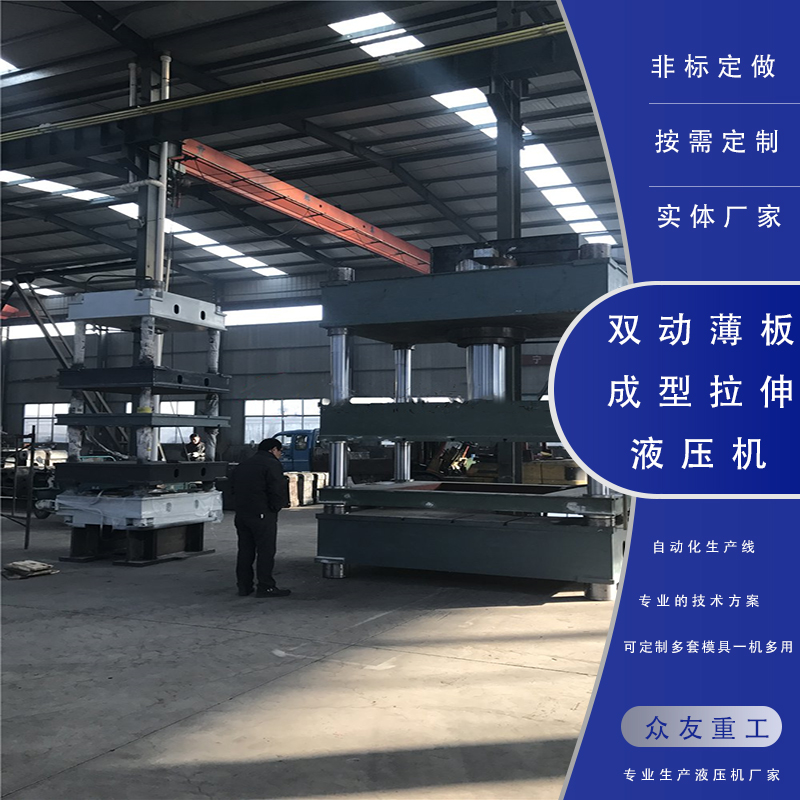

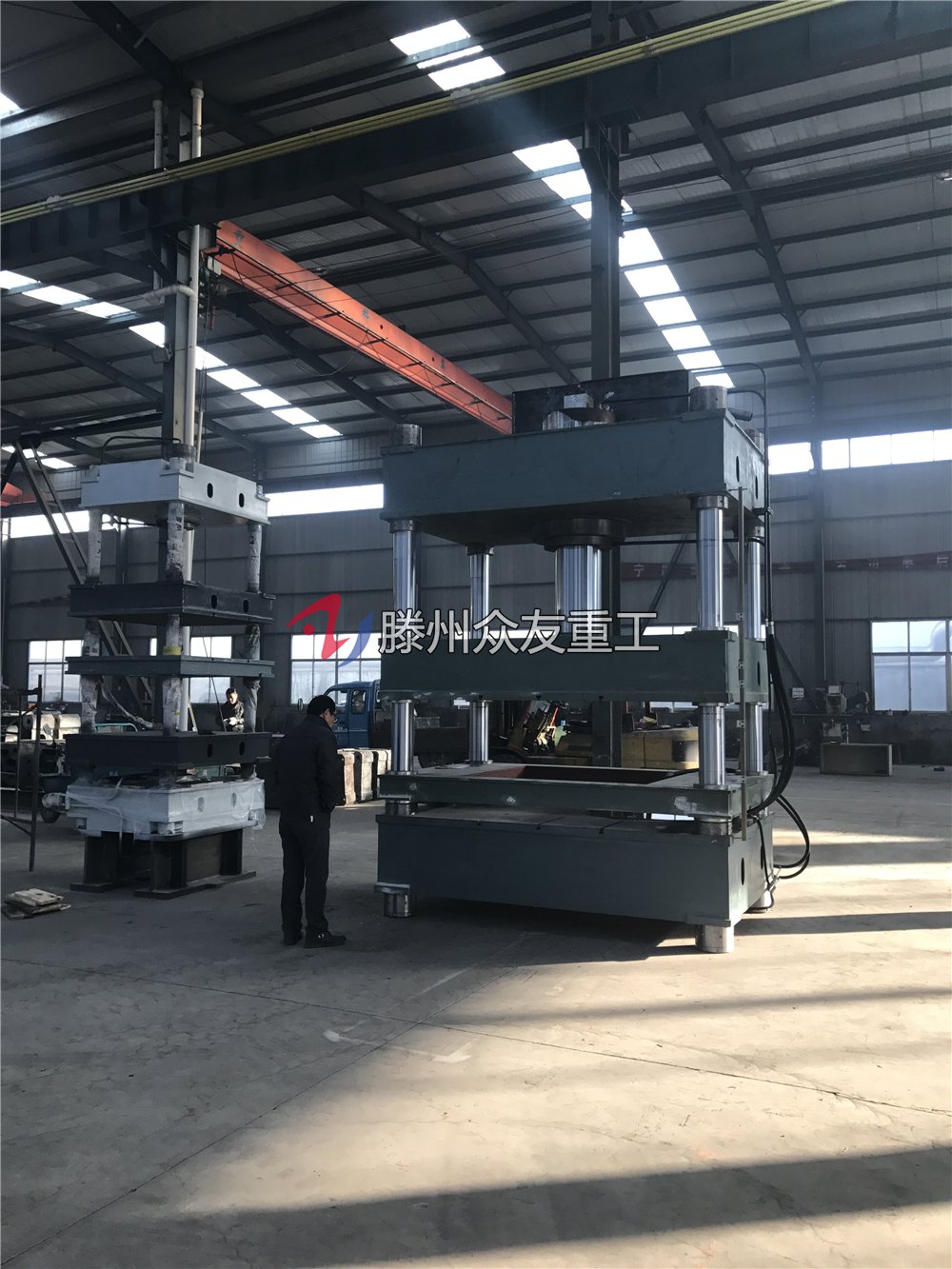

雙動薄板成型拉伸四柱液壓機
本機主要用于薄板拉伸、彎曲、成形等工藝，也可用于塑料壓制、冷擠彎曲、成型校正及壓裝等工作。該機型的壓邊缸可作緩沖裝置使用，還可用于落料與沖孔，在系統調定的壓力下可以分別調整各腔的工作壓力。為了保證拉伸和壓邊質量，增設了壓邊缸保壓系統。
本機的工作壓力、壓制速度、行程均可根據需要在規定的范圍內調整。
| 參數名稱 | 單位 | Y28-63/100 | Y28-100/160 | Y28-160/250 | Y28-200/315 | Y28-315/515 | Y28-400/650 | Y28-500/820 | Y28-630/1030 | |||||||||
| 公稱力 | KN | 1000 | 1600 | 2500 | 3150 | 5150 | 6500 | 8200 | 1030 | |||||||||
| 拉伸力 | KN | 630 | 1000 | 1600 | 2000 | 3150 | 4000 | 5000 | 630 | |||||||||
| 壓邊力 | KN | 2×200 | 150X4 | 225X4 | 287.5X4 | 500X4 | 625X4 | 800x4 | 1000x4 | |||||||||
| 液體最大工作壓力 | Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |||||||||
| 頂出力 | KN | 190 | 200 | 280 | 400 | 630 | 630 | 1000 | 1250 | |||||||||
| 頂出行程 | mm | 200 | 300 | 350 | 400 | 450 | 500 | 500 | 600 | |||||||||
| 拉伸滑塊行程 | mm | 600 | 750 | 850 | 950 | 1050 | 1150 | 1150 | 1350 | |||||||||
| 壓邊滑塊中心孔尺寸∮ | mm | 260 | 350 | 450 | 550 | 700x700 | 900x900 | 1600X900 | 1800X1100 | |||||||||
| 壓邊滑塊行程 | mm | 300 | 400 | 450 | 500 | 550 | 600 | 600 | 750 | |||||||||
| 拉伸滑塊開口高度 | mm | 1100 | 1200 | 1300 | 1450 | 1600 | 1750 | 1750 | 2100 | |||||||||
| 壓邊滑塊開口高度 | mm | 590 | 850 | 900 | 1000 | 1100 | 1200 | 1200 | 1400 | |||||||||
| 拉伸滑塊尺寸 | 左右 | mm | 720 | 800 | 1120 | 1200 | 1400 | 1600 | 2200 | 2500 | ||||||||
| 前后 | mm | 580 | 800 | 1000 | 1200 | 1400 | 1600 | 1600 | 1800 | |||||||||
| 壓邊滑塊尺寸 | 左右 | mm | 720 | 1000 | 1120 | 1200 | 1400 | 1600 | 2200 | 2500 | ||||||||
| 前后 | mm | 580 | 800 | 1000 | 1200 | 1400 | 1600 | 1600 | 1800 | |||||||||
| 工作臺尺寸 | 左右 | mm | 720 | 800 | 1120 | 1200 | 1400 | 1600 | 2200 | 2500 | ||||||||
| 前后 | mm | 580 | 900 | 1000 | 1200 | 1400 | 1600 | 1600 | 1800 | |||||||||
| 電機總功率 | kw | 7.5 | 14 | 18 | 21.5 | 26 | 33.5 | 37.5 | 44.5 | |||||||||
| 地上高度約 | mm | 3200 | 3500 | 3800 | 4200 | 4500 | 4800 | 5500 | 6000 | |||||||||
| 機器重量約 | kg | 4500 | 8000 | 12500 | 16000 | 28000 | 40000 | 58000 | 76000 | |||||||||
注：1、參數僅供參考，具體參數以出廠實樣為準，如有變動不另行通知！可根據用戶需求定制。
2、滑塊速度根據用戶使用工藝及要求選定，如客戶無特殊要求，我公司按我方常規配置。
