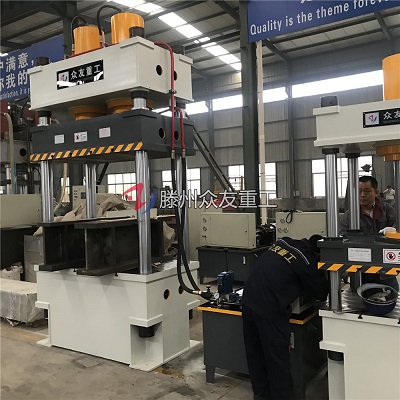

四柱液壓機齒輪泵是液壓體系中常用的一種定量泵,具有構造簡略,作業牢靠、體積小、重量輕、成本低、運用修理便利等特色。在四柱液壓機中,齒輪泵還具有自吸性好、轉速規模大、對濾油精度要求不高、對油液污染不靈敏等長處。因此在作業條件相對對比惡劣的建筑機械中運用較為適合。四柱液壓機的齒輪泵也有些缺陷值得重視,例如流量和壓力脈動大、排量不可調、噪聲也較大。齒輪泵按其咬合方法可分表里兩種齒輪泵。
四柱液壓機中,內齒輪泵構造緊湊、作業平穩、噪聲小、有良好的高速功能,但加工復雜、流量脈動大、高壓低速時容積功率低;外齒輪泵技術簡略、加工也便利。所以目前使用較多的是外咬合漸開線直齒形的齒輪泵。四柱液壓機中,外齒輪泵首要裝在泵體,齒輪軸和兩邊端蓋架構。
在泵體內,由這對相互咬合的齒輪、齒輪兩頭的端蓋及泵體相配合,把泵體內部分為擺布兩個互不一樣的容腔。當主齒輪旋轉時,在右腔因為一對對輪齒脫開,使密封作業腔容積不斷增大,構成部分真空,油箱內的油液在大氣壓的效果下被吸入右腔,填滿輪齒脫開時構成的空間,這一進程為齒輪泵的吸油進程。跟著齒輪的旋轉,吸滿的油液被帶往左腔,因為一對對輪齒相繼咬合,使密封作業容積不斷減小,齒間的油液被揉捏出來排往體系,這就是齒輪泵的排油進程。
四柱液壓機的外齒輪泵排量能夠近似地看作是兩個齒輪齒間的作業容積之和。若齒輪齒間的作業容積等于輪齒的體積,則齒輪泵的排量就等于一個齒輪的齒間容積和其輪齒體積總和的環形體積。
