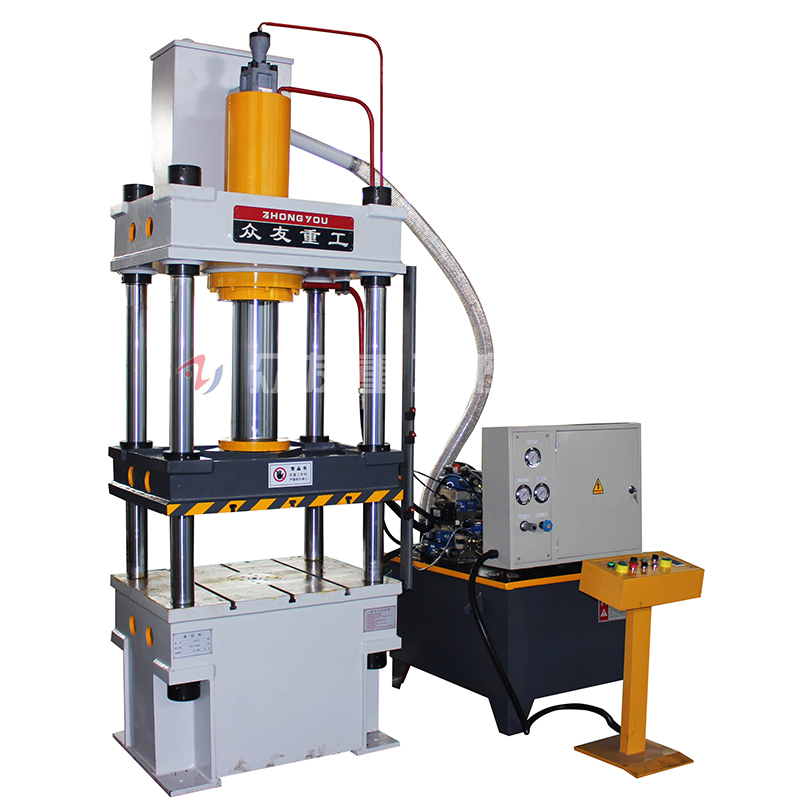

鋁合金拉伸液壓機的液壓系統零件少,液壓油回路基板上的零件應緊湊配置,盡量將組件安裝在一個主板上。但是,在液壓系統復雜情況下,由于液壓設備的數量多,所以應該防止工作油回路基板的孔過長而加工和制造困難,板的外形通常為400mm以下;安裝在板上的閥門一般在10~12以下,也可以避免隧道過于復雜,設計和制造困難。鋁合金拉伸液壓機液壓系統需要多個液壓回路板的布局時,系統需要適當分解,但是需要注意下面幾點:
2、鋁合金拉伸液壓機液壓系統中,同一部件的結構應設計成可互換板,不同的結構部件應設計成專用板。
